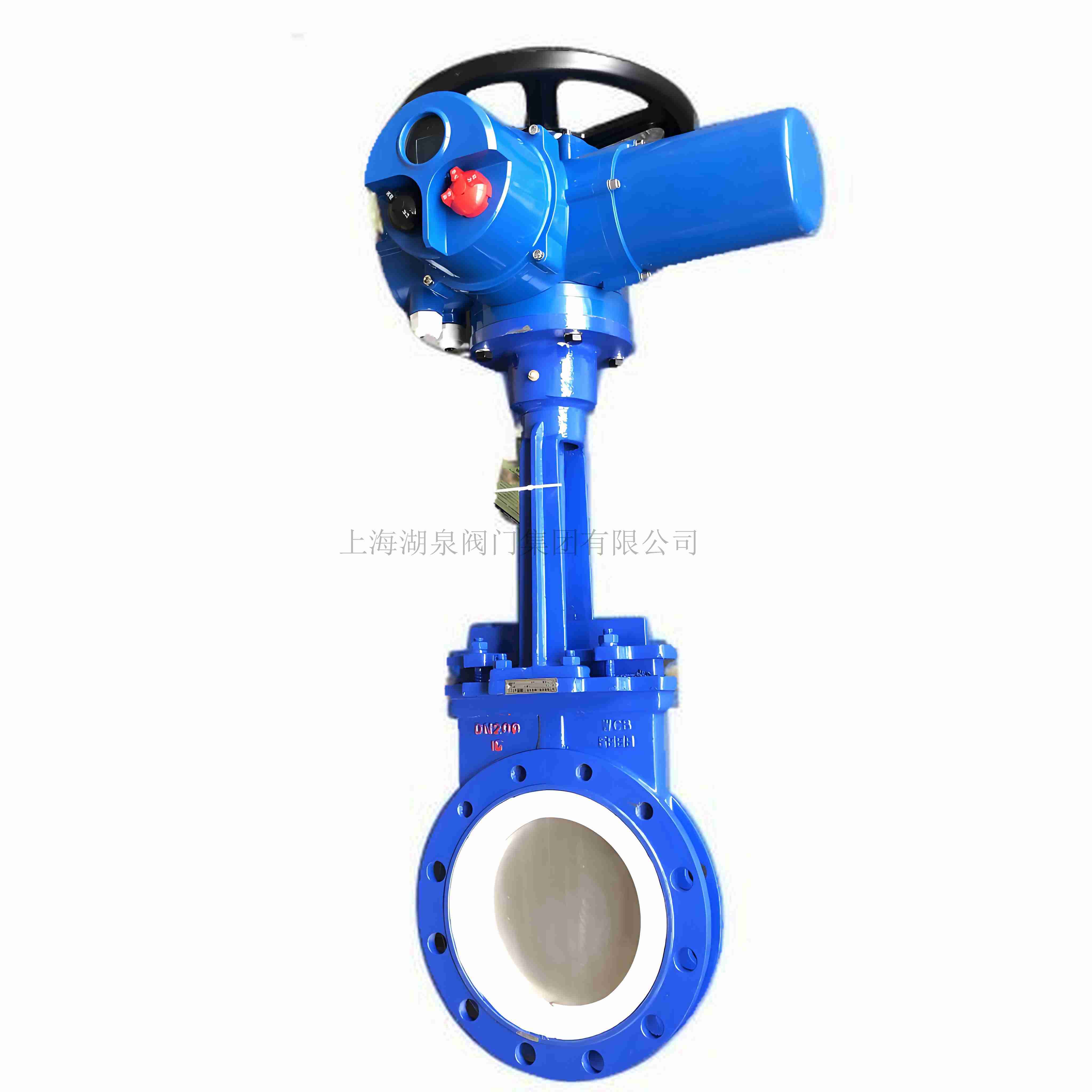

產品名稱：電動耐磨高溫排渣閘閥PZ941TC-10C DN200[ 2024-12-17 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

‌電動耐磨高溫排渣閘閥PZ941TC-10C DN200‌是一種高性能的排渣閘閥，適用于高磨損、強腐蝕的環境。以下是該產品的詳細介紹：

基本參數和性能特點

‌主體材料‌：該閥門主體采用碳鋼（WCB）、不銹鋼（CF8、CF8M、CF3、CF3M）等材料。
‌適用介質‌：適用于干灰、煤粉、水渣、冶金下料等介質。
‌工作溫度范圍‌：-29℃至425℃。
‌公稱壓力‌：PN6-PN25。
‌密封形式‌：硬密封型，具有優異的密封性能。
‌驅動方式‌：電動驅動，操作方便‌。

應用場景和行業應用

PZ941TC-10C電動耐磨高溫排渣閘閥廣泛應用于石油化工、冶金、礦山、電力、輸煤廠、水泥廠、水處理等行業。特別適用于磨損嚴重的灰漿、灰渣管路輸送系統，能夠在高磨損和強腐蝕的環境中長時間穩定工作‌。

執行標準：

設計與制造		GB/T 12224
連接端尺寸	結構長度	GB/T 12221
	法蘭尺寸	GB/T 9113.1
檢驗與試驗		GB/T 9092
材料	碳鋼	GB/T 12229
	不銹鋼	GB/T 12230
標志		GB/T 12220
供貨		GB/T 12252

產品性能參數：

壓力等級（MPa）	1.0	1.6
閥門強度試驗壓力（MPa）	1.5	2.5
閥門密封試驗壓力（MPa）	1.1	1.76
適用溫度℃	﹣29℃～550℃
主要材質	WCB+結構陶瓷
連接形式	法蘭
啟閉形式	電動
適用介質	灰漿、灰渣
連接標準	GB/T 9113.1

產品零部件材料：

序號	名稱	材料	序號	名稱	材料
1	右閥體	WCB	8	閥蓋	WCB
2	左閥體	WCB	9	填料	石墨
3	閘板	WCB+結構陶瓷	10	支架	WCB
4	閥座	結構陶瓷	11	填料壓板	WCB
5	閥桿	2Cr13	12	軸承	柔性石墨
6	螺栓	25#	13	閥桿螺母	青銅
7	螺母	25#	14	電動裝置	組合件

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	1.0	250	165	125	20	335	4-Φ18
80		280	200	160	20	510	8-Φ18
100		300	220	180	22	685	8-Φ18
150		350	285	240	24	790	8-Φ22
200		400	340	295	24	935	8-Φ22
250		450	395	350	26	1050	12-Φ22
300		500	445	400	26	1210	12-Φ22
350		550	505	460	26	1380	16-Φ22
400		600	565	515	26	1495	16-Φ26

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	1.6	250	165	125	20	335	4-Φ18
80		280	200	160	20	510	8-Φ18
100		300	220	180	22	685	8-Φ18
125		325	250	210	22	730	8-Φ18
150		350	285	240	24	790	8-Φ22
200		400	340	295	24	885	12-Φ22
250		450	405	355	26	1015	12-Φ26
300		500	460	410	28	1190	12-Φ26
350		550	520	470	30	1350	16-Φ26
400		600	580	525	32	1460	16-Φ30

上一篇：手動閘閥\PZ41H-25 DN250采購供熱管網工程熱水用 / 下一篇：沒有了

閥門資訊

閥門知識

閥門產品

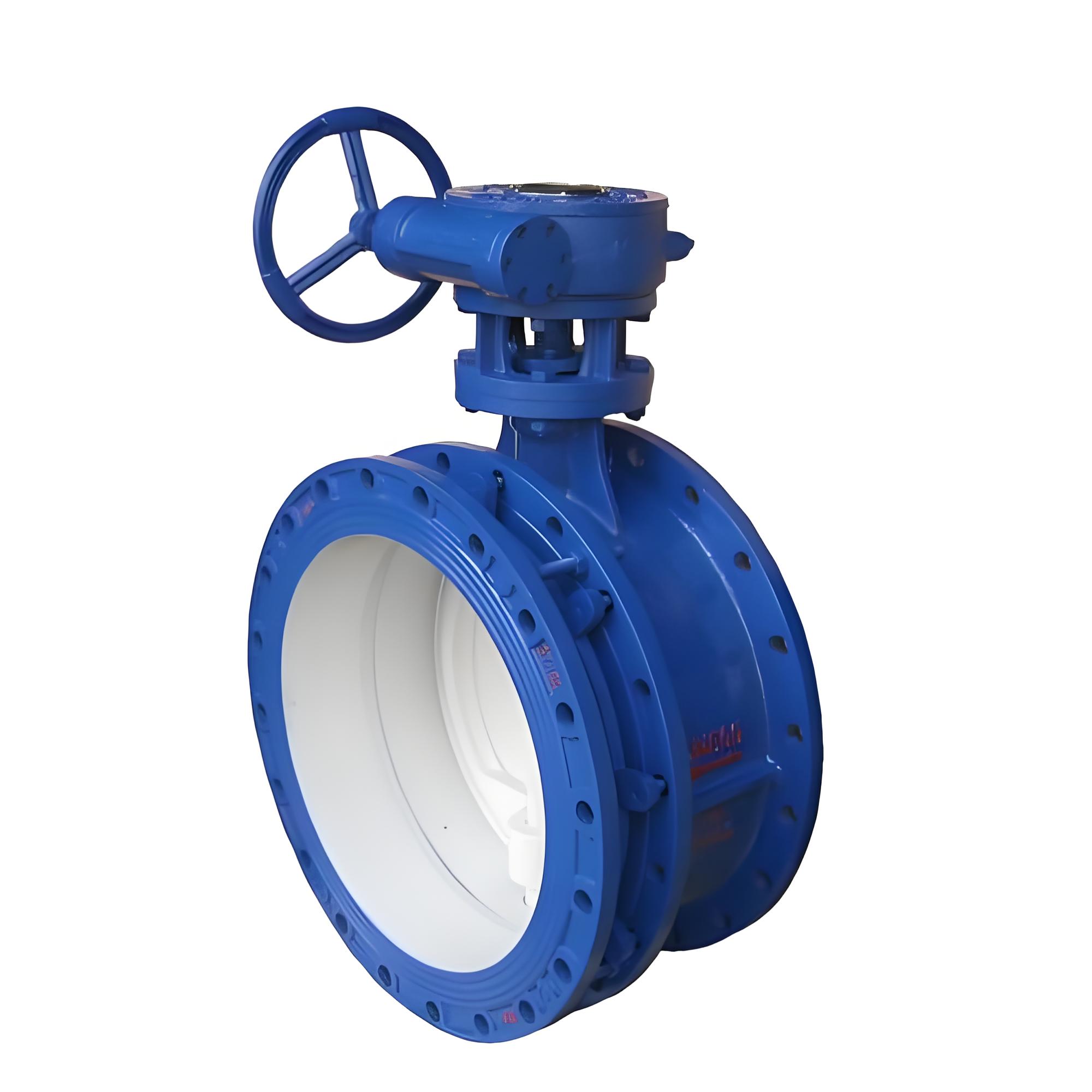

: 防腐蝕蝶閥D341F46-25C DN350酸堿性介
