    法蘭式與對夾式DN80蝶閥型號結構尺寸及安裝技術規范

    [ 2026-05-15 ]
    根據當前公開資料,法蘭式與對夾式 ‌DN80 蝶閥‌ 的結構尺寸及安裝技術規范如下:

    ‌一、結構尺寸對比(DN80)‌

    類型 結構長度 L (mm) 法蘭外徑 D (mm) 螺栓孔數/直徑 (φd×z) 法蘭厚度 H (mm) 安裝參考標準
    ‌法蘭式蝶閥‌ ‌114‌ ‌‌ ‌165‌ ‌‌ ‌4–18‌ ‌‌ ‌約18–20‌(估算) GB/T 12221-2005 ‌‌
    ‌對夾式蝶閥‌ ‌49‌ ‌‌ ‌160‌(典型值,參考‌‌) ‌8–18‌(常見配置)‌‌ ‌無獨立法蘭‌(靠管道法蘭夾緊) GB/T 12221-2005 ‌‌

    注:法蘭式蝶閥自帶法蘭,其結構長度指兩法蘭端面距離;對夾式蝶閥無自備法蘭,通過雙頭螺栓夾裝于兩管道法蘭之間。

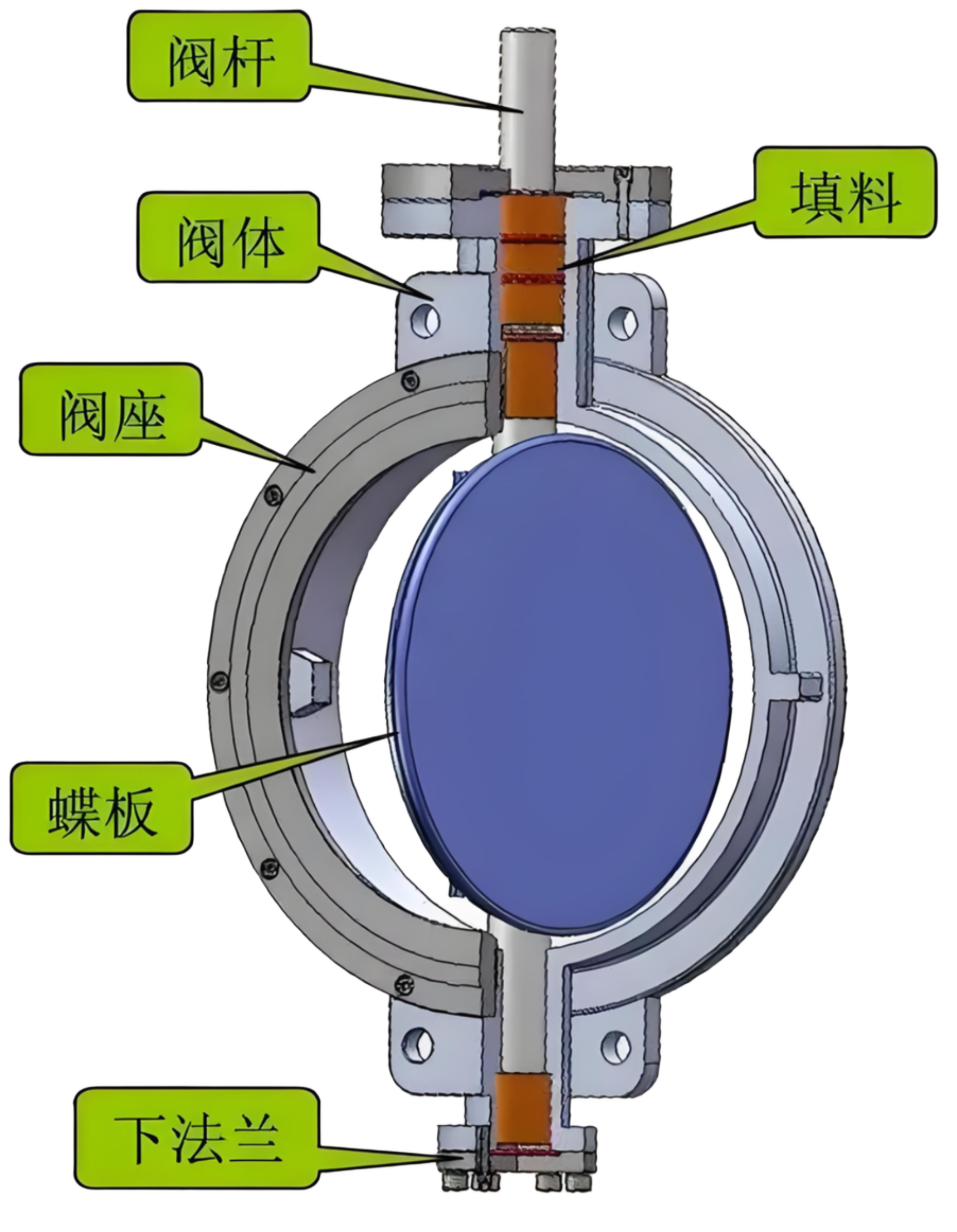

    蝶閥
    ‌二、典型型號示例‌

    • ‌法蘭式蝶閥‌

      • D41X-10Q(中線軟密封)‌‌
      • D342X-16Q(雙偏心軟密封)‌‌
      • D343H-10C(三偏心硬密封)‌‌
    • ‌對夾式蝶閥‌

      • D373W-25R(多層次硬密封不銹鋼)‌‌
      • D341X-1.6C(軟密封,帶蝸輪)‌‌
    法蘭蝶閥

    ‌三、安裝技術規范要點‌

    • ‌法蘭式蝶閥‌

      • 需與管道法蘭對齊,使用螺栓連接兩端法蘭。
      • 安裝時注意法蘭密封面清潔、平行,避免偏心受力。
      • 適用于大口徑或高壓工況,常用于水利、石化、供熱等系統 ‌‌。
    • ‌對夾式蝶閥‌

      • 安裝時夾裝于兩管道法蘭之間,使用雙頭螺栓貫穿并緊固。
      • 要求管道法蘭間距精確匹配閥門結構長度,否則易泄漏或損壞閥體。
      • 結構緊湊、重量輕,適用于空間受限場合 ‌‌。
    • ‌通用規范‌

      • 執行標準:GB/T 12238-2008(蝶閥通用技術條件)‌‌。
      • 壓力等級:常見 PN1.0 / PN1.6 MPa(10公斤)‌‌。
      • 工作溫度:軟密封 ≤100–120℃,硬密封可達 400℃ ‌‌ 。

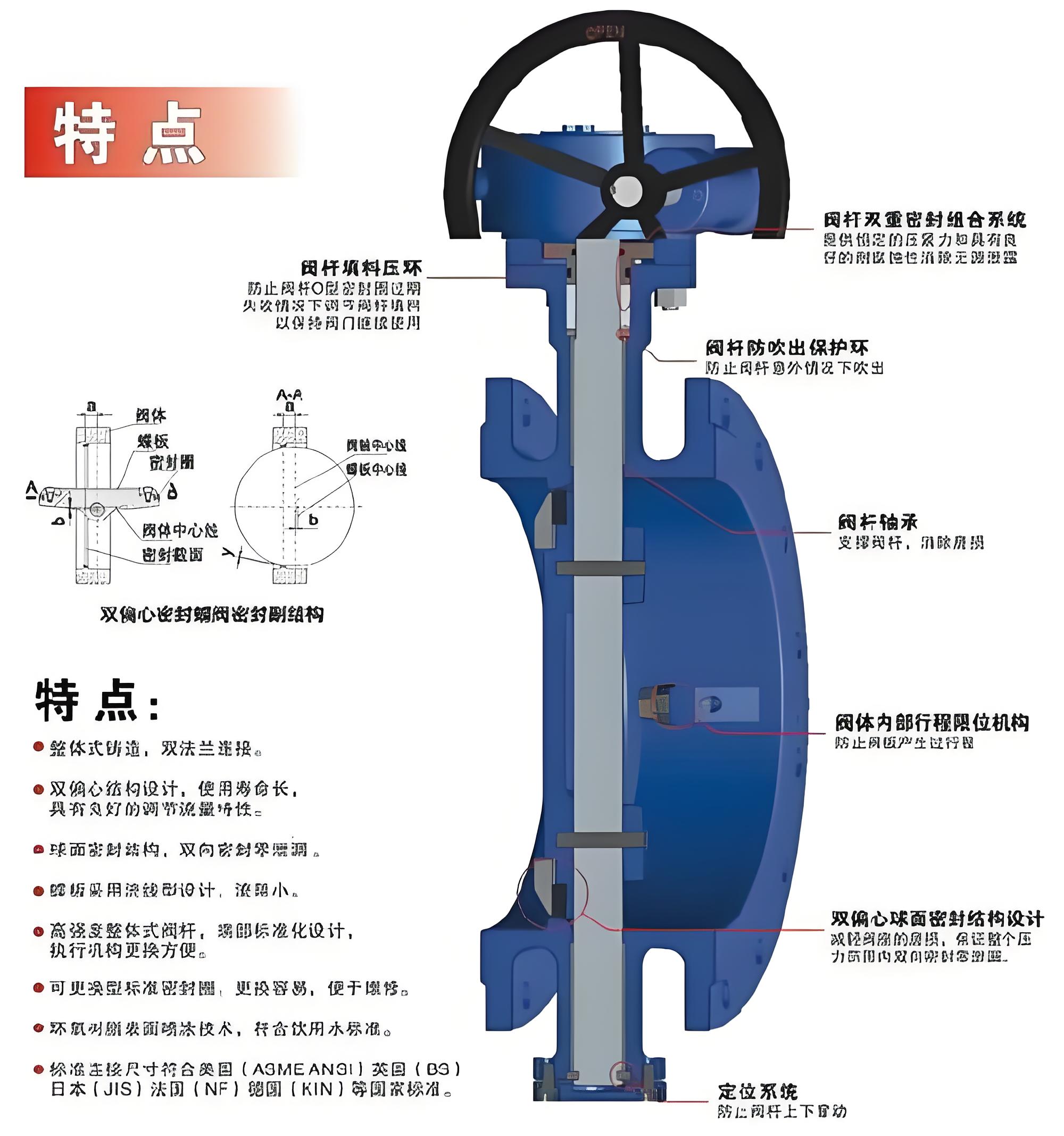

    對夾蝶閥
