z941h的型號和參數及功能介紹

[ 2024-06-28 ]

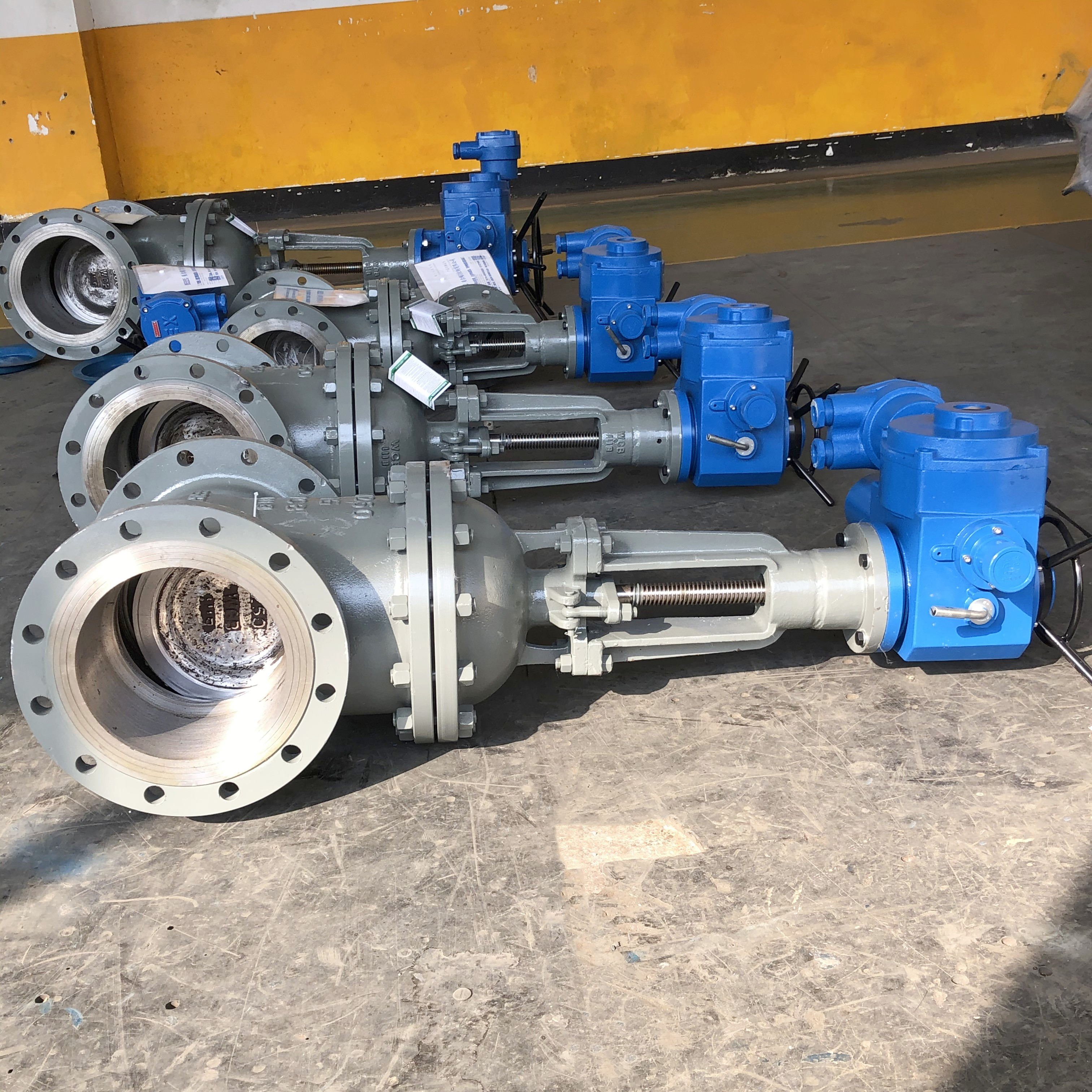

Z941H鑄鋼電動閘閥生產廠家中耐泵業提供:Z941H鑄鋼電動閘閥產品說明書、性能參數、安裝尺寸、故障排除等詳細信息。Z941H-16C、Z941H-25C、Z941H-40C鑄鋼材質電動閘閥適用于石油、化工、火力電站等...電動閘閥Z941H/W是用電動執行器控制閘閥,帶動閘板上下動作,從而實現閥門的開和關。其可分為上下兩部分,上半部分為電動執行器,下半部分為閥門。以電動裝置的不同,分為普通開關型,防爆型和整體型,整...產品性能參數: 主要性能參數 型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質 Z941H-16C~63 16~63 1.6~6.3 ≤425 水、蒸汽、油品 Z941Y-16C~63 Z941Y-16P~63P ≤150 弱腐蝕性介質 Z941...

Z941H-16電動閘閥的性能參數: 電動閘閥是在閘閥的基礎上安裝了電動執行器,閥門開啟和關閉由電動裝置來控制。閥與執行機構的連接采用直連方式,電動執行機構內置...Z941H鑄鋼電動閘閥生產廠家中耐泵業提供:Z941H鑄鋼電動閘閥產品說明書、性能參數、安裝尺寸、故障排除等詳細信息。Z941H-16C、Z941H-25C、Z941H-40C鑄鋼材質電動閘閥適用于石油、化工、火力電站等...電動閘閥Z941H/W是用電動執行器控制閘閥,帶動閘板上下動作,從而實現閥門的開和關。其可分為上下兩部分,上半部分為電動執行器,下半部分為閥門。以電動裝置的不同,分為普通開關型,防爆型和整體型,整...產品性能參數: 主要性能參數 型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質 Z941H-16C~63 16~63 1.6~6.3 ≤425 水、蒸汽、油品 Z941Y-16C~63 Z941Y-16P~63P ≤150 弱腐蝕性介質 Z941...

Z941H.Z940H電動法蘭閘閥由本公司精心生產的一款閘閥,在保證質量的同時,價格也非常合理,以及在售后方面我們也做的非常完善。選擇我們公司的這款產品一定不會讓您失望。Z941H-16電動閘閥的性能參數: 電動閘閥是在閘閥的基礎上安裝了電動執行器,閥門開啟和關閉由電動裝置來控制。閥與執行機構的連接采用直連方式,電動執行機構內置...電動閘閥Z941H/W配有電動執行機構(開關型和調節型,并帶有防過邊機構)和手動及其保護機構(手動和可自鎖的電動手動轉換裝置)的低支架明桿閘閥。
電動閥

體、蓋、板 Body Cover Disc	閥桿 Stem	密封面 Sealing Face	墊片 Sealing　Shim	填料 Packing	工作溫度 Working Temperature	適用介質 Suitable Medium
WCB	2Cr13	13Cr STL 木體材料 With Body Material 尼龍 Nylon	增強柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite 08軟鋼 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE	柔性石墨增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水蒸汽油品 Water Steam Ｏil Goods
WC1	38CrMoAl 25Cr2MoV	≤450
WC6	≤540
WC9	≤570
C5 C12	≤540
ZGCr5Mo	≤200	硝酸類 Nitric acid
ZG1Cr18Ni9Ti	1Cr18Ni9Ti
≤200	醋酸類 Acetic acid
ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti

z941h的型號和參數及功能介紹主要尺寸

GB 1.6MPa(BTL)
DN	50	65	80	100	150	200	250	300	350	400	450	500	600	700	800
L	250	265	280	300	350	400	450	500	550	600	650	700	800	900	1000
H (開)	415	450	530	620	850	1035	1245	1450	1475	1885	2010	2180	2345	2700	2850
H1(配DZW)	620	715	765	840	875	1015	1135	1375	1485	1890	1990	2040	2285	2345	2680
D0	240	240	280	300	350	400	450	500	500	600	700	750	800	850	950
Wt/(Kg)	22	30	44	47	96	160	228	300	388	566	900	1195	1450	2100	2620

GB 2.5MPa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	250	265	280	300	350	400	450	500	550	600	650	700	800
H (開)	415	450	530	620	850	1035	1245	1450	1475	1885	2010	2180	2345
H1(配DZW)	620	715	765	840	1015	1135	1375	1485	1485	1920	1990	2040	280
D0	240	240	280	320	400	400	450	500	500	600	700	700	800
Wt(Kg)	23	32	46	67	112	218	290	324	430	650	1010	1250	1525

GB 4.0MPa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	250	280	310	350	450	550	650	750	850	950	1050	1150	1350
H (開)	415	450	565	590	885	1065	1250	1530	1675	1900	2060	2250	2575
D0	240	240	280	320	400	500	550	640	640	750	750	800	900
Wt/RF(Kg)	28	35	47	68	150	235	374	550	680	905
